高速平面耳帶式全自動口罩制造機
一、設備簡介
1.1設備概述：
本機主要用于平面式口罩自動成型：整卷布料放卷后經過滾輪驅動，布料通過自動折邊、包邊；鼻梁條整卷牽引開卷，定長裁切后導入至包邊布料中，雙邊通過超聲焊接至封口，再經過超聲側向封口，通過切刀裁切成型；通過流水線將口罩輸送至兩個口罩耳帶熔接工位，通過超聲焊接最終口罩成型；當口罩制成后，通過流水線輸送至平帶線收集。

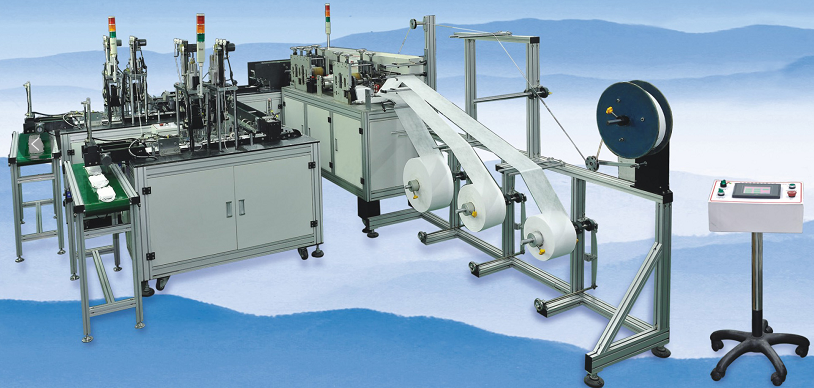

1.2設備簡圖（此圖僅供參考，設備以實物為準）
1.3設備安裝與配置需求
（1） 設備尺寸：6500mm(L)×4500mm(W)×1900mm(H)；
（2） 外觀顏色：國際標準暖灰1C（贏合標準色），無特殊說明時按照此標準；
（3） 設備重量：≤5000kg，地面承重≤500KG/m2；
（4） 工作電源：設備220VAC±5﹪，50HZ，額定功率約9KW；
（5） 壓縮空氣：0.5～0.7 MPa，使用流量約300L/min；
（6） 使用環境：溫度10～35℃、濕度5-35%HR，無可燃性、腐蝕性氣體，無粉塵（潔凈度不低于10萬級）。
一、 設備主要組成結構
設備的主要組成結構
|
序號 |
部件名稱 |
數量 |
備注 |
|
1 |
濾水布/過濾棉/吸水層放卷機構 |
3套 |
Max4套隨機配3套 |
|
2 |
鼻梁條放卷機構 |
1套 |
|
|
3 |
鼻梁條校直機構 |
1套 |
寬度3-7mm |
|
4 |
鼻梁條驅動、裁切機構 |
1套 |
寬度3-7mm |
|
5 |
布料折邊機構 |
1套 |
|
|
6 |
滾焊封邊機構 |
1套 |
雙邊 |
|
7 |
布料驅動機構 |
2套 |
|
|
8 |
布料扇折機構 |
2套 |
|
|
9 |
滾焊側縫機構 |
1套 |
|
|
10 |
滾封機構 |
1 |
|
|
11 |
轉運流水線 |
3條 |
|
|
12 |
分流機構 |
2套 |
|
|
13 |
耳帶焊機機構 |
2套 |
|
|
14 |
下料流水線 |
2條 |
|
|
15 |
操作系統 |
1套 |
|
|
16 |
操作面板 |
1套 |
|
三、設備能適應的來料和產品規格
3.1 適用來料規格：
|
項 目 |
掛軸數量 |
寬度(mm) |
卷料外徑(mm) |
料筒內徑(mm) |
重量 |
|
布料 |
3 |
170~200 |
Φ600 |
Φ76.2 |
Max 15kg |
|
鼻梁條 |
1 |
3-7 |
Φ400 |
Φ76.2 |
Max 25kg |
|
耳帶 |
4袋 |
3 |
—— |
—— |
—— |
3.3 生產規格：
標準型：175*95mm
四、設備技術參數：
4.1 設備的生產能力：
（1）生產效率： 100-110ppm；
（2）設備生產合格率：99%（來料不滿足要求、員工不當操作除外時）
（3）設備故障率：2%（指設備自身所產生的故障）
五、設備一般配置和標準要求
5.1主要元器件配置清單
|
序號 |
項 目 |
品牌 |
備注 |
|
1 |
氣缸 |
CKD、SMC/日本、亞德客、氣立可/臺灣 |
|
|
2 |
電磁閥 |
CKD、SMC/日本、亞德客 |
|
|
3 |
伺服電機 |
微秒/中國、三菱/日本 |
|
|
4 |
PLC |
微秒/中國、三菱/日本 |
|
|
5 |
軸承 |
NSK/日本、三益/韓國 |
|
|
6 |
線軌 |
STAF、PMI、CPC/臺灣 |
|
|
7 |
光纖、放大器 |
歐姆龍、基恩士、松下/日本 |
|
|
8 |
觸摸屏 |
威綸通/昆侖通態 |
|
|
9 |
繼電器 |
歐姆龍/和泉 |
|
|
10 |
按鈕 |
雙科 |
|
5.2規格件、易損件及隨機備件清單
|
序號 |
名稱 |
規格 |
數量 |
備注 |
|
1 |
工具箱 |
- |
1套 |
調試工具 |
